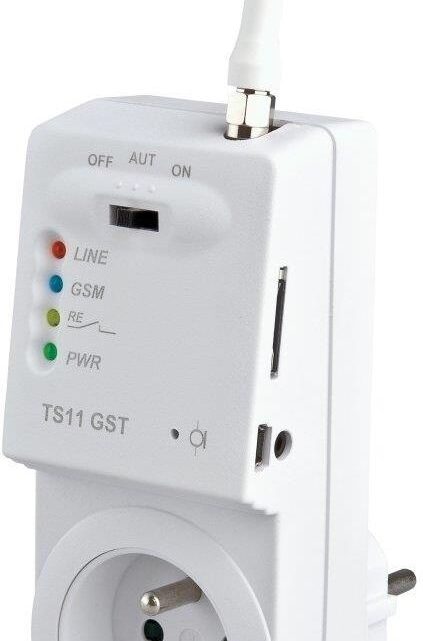

Elektrobock TS11 GST

Elektrobock TS11 GST – inteligentne sterowanie przez SMS i połączenia

Elektrobock TS11 GST to gniazdo GSM, które pozwala zdalnie sterować podłączonymi urządzeniami bez potrzeby instalowania skomplikowanej automatyki. W praktyce działa to tak, że możesz wysłać krótką wiadomość SMS z telefonu albo zadzwonić, a moduł wykona zaprogramowaną reakcję.

TS11 GST sprawdza się wszędzie tam, gdzie liczy się szybka reakcja na zmianę parametrów i możliwość sterowania „z dowolnego miejsca”. To rozwiązanie dla osób, które chcą połączyć funkcje alarmowe z praktycznym sterowaniem urządzeń – w jednym, kompaktowym module.

Wejście dla czujnika i styk bezpotencjałowy – więcej niż tylko sterowanie

Jedną z kluczowych zalet TS11 GST jest wejście przeznaczone dla czujnika temperatury lub bezpotencjałowego styku. Dzięki temu urządzenie rozszerza możliwości zastosowania zarówno do kontroli temperatury, jak i do monitorowania stanów alarmowych.

W zestawie przewidziano czujnik temperatury CT06-10k-jack oraz dwustanowy styk CT11 jack. To ważne, bo od razu masz gotowy tor pomiarowy i możliwość podłączenia sygnalizacji wejścia (np. detektora, czujnika otwarcia, kontroli poziomu itp.).

Dodatkowo w części GSM wbudowano mikrofon do podsłuchu, co daje dodatkową funkcję w sytuacjach, gdy chcesz zdalnie ocenić, co dzieje się w miejscu montażu.

Programowanie funkcji – od SMS po histerezę i automatyczne alarmy

Wszystkie funkcje w Elektrobock TS11 GST ustawisz w wygodny sposób przy użyciu intuicyjnego oprogramowania TS11GST-SW. Program jest darmowy do pobrania ze strony i stanowi część pakietu lub może być dostępny bezpośrednio przez instrukcję.

Możesz też konfigurować działanie z poziomu telefonu – zgodnie z instrukcją producenta. W efekcie TS11 GST pozwala dopasować reakcje do realnych potrzeb instalacji: od kontroli temperatury, przez alarmy, aż po czasowe sterowanie wyjściem.

Najważniejsze tryby działania w TS11 GST

Moduł umożliwia ustawienie szeregu funkcji, w tym:

• Automatyczne wysyłanie SMS po przekroczeniu granicznej temperatury mierzonej na wejściu
• Telefon do jednego lub dwóch numerów po przekroczeniu ograniczenia temperatury lub po zmianie stanu styku wejściowego

Elektrobock TS11 GST potrafi także sterować wyjściem w zależności od pomiaru: włączać je po przekroczeniu progu oraz realizować pracę z histerezą 1°C. Zasada jest prosta: przekaźnik zamyka się, gdy temperatura spadnie o 1°C poniżej zadanej wartości; jeśli temperatura zrówna się z ustawioną – nastąpi otwarcie. W praktyce pomaga to stabilizować pracę i ograniczać częste przełączanie.

Warto podkreślić, że TS11 GST umożliwia również automatyczne przełączanie zmiany stanu wyjściowego w odpowiedzi na zmianę stanu styku wejściowego oraz automatyczne wysyłanie SMS z informacją o stanie (zamknięcie/otwarcie) styku wejściowego.

Sterowanie czasowe i zdalne „na zawołanie”

TS11 GST zapewnia elastyczność sterowania. Możesz aktywować wyjście sterujące czasowo – moduł reaguje na wiadomości SMS z poleceniem określonego czasu zamknięcia. Zakres czasowy wynosi od 1 minuty do 999 minut (16 godzin 33 minuty).

Możliwe jest też sterowanie wyjściem dzwoniąc: czas reakcji można ustawić w przedziale od 1 sekundy do 23 godzin 59 minut 59 sekund, gdzie długość połączenia determinuje działanie.

Wbudowano ponadto funkcję włączania odsłuchu dzwonieniem, co w połączeniu z mikrofonem daje dodatkową możliwość weryfikacji sytuacji.

Diody LED, restart i bezpieczeństwo działania w instalacji

Aby ułatwić diagnostykę, Elektrobock TS11 GST posiada diody LED służące do określania stanu gniazda GSM. Dzięki temu od razu wiesz, czy moduł działa prawidłowo i w jakiej jest fazie pracy.

Producent przewidział również funkcję restartu oraz krótkotrwałe wyłączenie gniazda wyjściowego na 20 s – co może być przydatne do resetu serwerów lub przy problemach komunikacyjnych.

To rozwiązanie jest zaprojektowane tak, aby sterowanie przez GSM było praktyczne i przewidywalne, nawet w scenariuszach wymagających szybkiej reakcji.

Gdzie używać TS11 GST? Przykłady zastosowań w domu i instalacjach

Moduł TS11GST można wykorzystać na wiele sposobów – od prostych zadań po bardziej rozbudowane systemy z alarmowaniem i sterowaniem. Sprawdzi się m.in. przy współpracy z istniejącym alarmem.

Elektrobock TS11 GST jest polecany do monitorowania i kontroli takich sytuacji jak: otwarcie drzwi, monitoring poziomu wody, a także podłączenie detektora ognia. Dodatkowo możesz kontrolować minimalną i maksymalną temperaturę, np. w obiektach takich jak obiekty cieplarniane.

W instalacjach technicznych TS11 GST może obsługiwać bramy i szlabany, a także sterować elementami takimi jak: ogrzewanie, klimatyzacja, oświetlenie, filtracja basenu, pompy, nawadnianie i inne urządzenia wymagające zdalnego przełączania.

Oprogramowanie i wymagania na PC – jak przygotować konfigurację

Jeśli chcesz wygodnie zaplanować scenariusze działania, skorzystaj z programu TS11GST-SW. Wymaga on zainstalowania .NET Framework w wersji 3.5 (lub nowszej, zależnie od wyboru systemu). Ta część ma być dołączona na płycie CD.

Program był przetestowany na Windows XP, Win7 i Win 8. Dodatkowo do działania TS11 GST konieczne są sterowniki – można je pobrać ze strony producenta: http://www.ftdichip.com/Drivers/VCP.htm (w zestawie na CD).

Dzięki temu konfiguracja TS11 GST może być szybka i czytelna, szczególnie gdy chcesz zaprogramować wiele warunków, takich jak SMS-y, telefony do numerów czy sterowanie czasowe.
